DELFIN HD S
PRZEZNACZENIE
Zgodnie z europejską normą EN 858-1 separatory węglowodorów standard bez odmulacza przeznaczone są do podczyszczania wód opadowych, roztopowych i poprocesowych z terenów zagrożonych skażeniem substancjami ropopochodnymi np. stacji benzynowych, parkingów, myjni samochodowych, zakładów przemysłowych, centrów magazynowania paliw, dróg itp..
Posiadają poziom stężenia substancji ropopochodnych na wylocie mniej niż 5mg/dm³.
OPCJE
- alarmy przepełnienia, grubości warstwy oleju i osadu
- nadstawka NSP 950 z pokrywą PKP 950
- adapter okrągły pod właz żeliwny –wersja A
INFORMACJE TECHNICZNE
| Materiał: PE-HD |
| Przepływ: od 30 l/s do 200 l/s |
| Pojemność zbiornika: od 4300 l do 20 000 l |
| Redukcja węglowodorów poniżej 5 mg/dm³ |
| Pojemność gromadzenia cieczy lekkich: od 489 l do 2036 l |
| Maksymalna wysokość warstwy cieczy lekkiej: 0,22 m |
| Automatyczne zamknięcie pływakowe |
| Uchwyty do podnoszenia |
| Włazy: 950 x 750 mm |
DOSTĘPNE WARIANTY
ZBIORNIKI KWADRATOWE
ZBIORNIKI MODUŁOWE
| Symbol | Przepływ (wielkość nominalna) [1/s] | Pojemnośś zbiornika [l] | Średnica wlotu/wylotu [mm] | Wys. dopływu [mm] | Wys. odpływu [mm] | Wymiary zbiornika [mm] | Komora odmulania (objętość osadnika) [l] | Komora separacji (objętość separatora) [l] | Poj. gromadzenia cieczy lekkiej [l] | Wys. warstwy cieczy lekkiej (maksymalna wysokosc gromadzenia cieczy) [m] | Waga [kg] | Liczba włazów | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Qnom | D1 | h1 | h2 | Lz | S | Hz | ||||||||
| HD S 30 | 30 | 4 300 | 250 | 1 150 | 1 100 | 2 400 | 1 200 | 1 630 | nd | 3 100 | 489 | 0,22 | 250 | 2 |
| HD S 40 | 40 | 4 300 | 250 | 1 210 | 1 160 | 2 400 | 1 200 | 1 630 | nd | 3 250 | 489 | 0,22 | 265 | 2 |
| HD S 75 | 75 | 10 000 | 315 | 1 960 | 1 910 | 3 080 | 2 240 | 2 450 | nd | 8 000 | 926 | 0,22 | 470 | 2 |
| HD S 100 | 100 | 10 000 | 315 | 1 960 | 1 910 | 3 080 | 2 240 | 2 450 | nd | 8 000 | 1 018 | 0,22 | 490 | 2 |
| HD S 150 | 150 | 15 000 | 400 | 1 960 | 1 920 | 4480 | 2 240 | 2 450 | nd | 12 000 | 1 527 | 0,22 | 700 | 3 |
| HD S 200 | 200 | 20 000 | 400 | 1 960 | 1 920 | 5880 | 2 240 | 2 450 | nd | 13 000 | 2 036 | 0,22 | 940 | 4 |
AKCESORIA
Pokrywa PKP 950 (prostokątna)
L=0,945 m , I=0,745 m
ZASTOSOWANIE
separatory węglowodorów DELFIN HD
separatory tłuszczów i skrobi DELFIN ST
separatory zawiesin DELFIN ODM
zbiorniki modułowe DELFIN ZB-M
Nadstawka NSP 950 (prostokątna)
L=0,960 m, I=0,760 m, H=0,425 m
ZASTOSOWANIE
separatory węglowodorów DELFIN HD
separatory tłuszczów i skrobi DELFIN ST
separatory zawiesin DELFIN ODM
zbiorniki modułowe DELFIN ZB-M

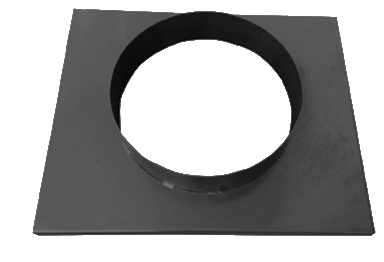

Adapter z jednym włazem A
I= 1006 mm, L=832 mm, G=fi 600 mm, H1=40 mm, H2=150 mm
ZASTOSOWANIE
Adapter z dwoma włazami B
I= 1006 mm, L=1622 mm, G=fi 600 mm, H1=40 mm, H2=150 mm, R=200 mm
ZASTOSOWANIE
Adapter z dwoma włazami C
I= 1006 mm, L=1707 mm, G=fi 600 mm, H1=40 mm, H2=150 mm, R=285 mm
ZASTOSOWANIE
DLACZEGO DELFIN
• Materiał – polietylen wysokiej gęstości – duża wytrzymałość, odporność na UV, zmiany pH i temperatury
• Łatwy transport – każdy zbiornik posiada uchwyty, które usprawniają załadunek i rozładunek
• Niska waga – przy tej samej pojemności zbiorniki są o 30% lżejsze od separatorów metalowych
• Prosty montaż
• 10 lat gwarancji na zbiorniki
• Automatyczne zamknięcie na odpływie – zabezpieczenie przed dostaniem się substancji ropopochodnych do środowiska
• Niewielkie koszty opróżniania dzięki zoptymalizowanym pojemnościom zbiorników
• Regulacja wysokości poprzez nadstawki
• Separatory zintegrowane z komorą odmulania
